為讓大家更好地了解和使用德國斯派克直讀光譜儀，我們近期會陸續(xù)推出關(guān)于光譜儀日常維護(hù)的相關(guān)知識，敬請大家持續(xù)關(guān)注！

今天首先為大家解決的是樣品在激發(fā)時，激發(fā)的點何為正常？何為非正常？如果出現(xiàn)非正常的情況，我們該從那幾個下面去查找原因呢？這一系列困惑大家的問題，你都將從下面找到答案。

*濃縮（凝聚）放電—激發(fā)點中心處侵蝕均勻并有金屬光澤，此為正常放電，表明儀器工作正常。

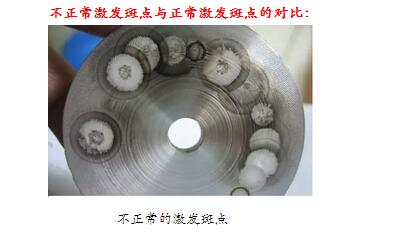

擴(kuò)散放電-激發(fā)點呈白色，強(qiáng)度值低，

樣品表面無侵蝕，為非正常放電。

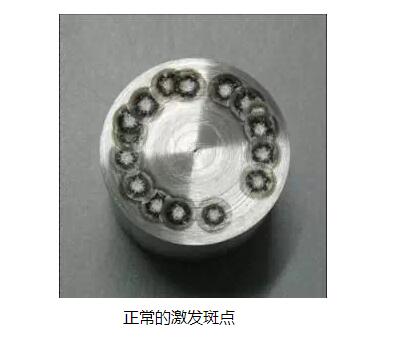

Fe基樣品正常激發(fā)斑點

影響激發(fā)點不正常的因素：

•氬氣質(zhì)量不達(dá)標(biāo)。

•樣品本身有缺陷：微觀疏松、裂紋、等。

•樣品處理不當(dāng)：鋁硅合金在車削時噴淋酒精、車刀有油、處理鐵基樣品時由于車刀太鈍或使用不合適的砂紙導(dǎo)致樣品過度發(fā)熱而嚴(yán)重氧化。

•氬氣廢氣排出系統(tǒng)堵塞導(dǎo)致排氣不順暢。

•氬氣凈化器失效，儀器的凈化管失效。

•火花臺進(jìn)水。

•氬氣管道有泄漏。

•儀器的閥體有問題或控制系統(tǒng)有問題。
