采用定向凝固技術(shù)制備的單晶合金是目前性能水平最高的鑄造鎳基高溫合金，其使用溫度相當(dāng)于其合金熔點(diǎn)的90%。與多晶高溫合金相比，單晶合金沒(méi)有易成為裂紋起始位置的晶界，并且具有高的熱疲勞抗力和高蠕變強(qiáng)度，迄今為止還沒(méi)有一類(lèi)材料像鎳基單晶合金一樣具備良好的綜合性能，因此非常適合于制作先進(jìn)燃?xì)廨啓C(jī)和航空發(fā)動(dòng)機(jī)的渦輪葉片。采用鎳基單晶高溫合金制造渦輪葉片已成為現(xiàn)代先進(jìn)航空發(fā)動(dòng)機(jī)的標(biāo)志之一，在今后相當(dāng)長(zhǎng)的一段時(shí)期內(nèi)，單晶合金仍將是航空發(fā)動(dòng)機(jī)不可替代的重要材料。

DD6單晶合金

DD6單晶合金是我國(guó)自主開(kāi)發(fā)研制成功的第二代鎳基單晶高溫合金,具有鑄造工藝性能好、高溫強(qiáng)度高、組織穩(wěn)定及綜合性能好等優(yōu)點(diǎn)。與第一代單晶合金相比，其耐溫能力提高約30℃~60℃。該合金適合制作1100℃以下工作的燃?xì)鉁u輪工作葉片等高溫零部件。DD6單晶合金中添加了能提高單晶壽命和強(qiáng)度的錸元素、鉭元素和少量的鉿元素，DD6合金材料中的主量及雜質(zhì)元素的含量直接影響合金材料的性能，材料成分的檢測(cè)及控制為產(chǎn)品質(zhì)量提供了重要的保證。

目前對(duì)DD6合金的分析方法主要有化學(xué)分析法和儀器分析法。綜上所述，我們使用日本理學(xué)波長(zhǎng)色散X射線熒光光譜儀 ZSX Primus III+根據(jù)DD6單晶合金元素進(jìn)行檢測(cè)。

精密度試驗(yàn)

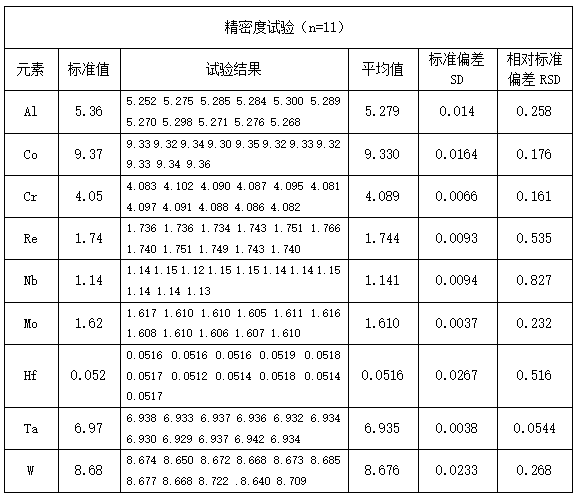

我們按照選定的儀器分析條件，對(duì)控制樣品進(jìn)行11次平行分析，分析結(jié)果見(jiàn)表：

由試驗(yàn)結(jié)果可知，控制樣品各分析元素的相對(duì)標(biāo)準(zhǔn)偏差RSD均小于2.00%(n=11)，表明采用XRF分析DD6合金中的Al、Co、Cr、Re、Nb、Mo、Hf、Ta、W元素含量時(shí)，方法具有較高的精密度。日本理學(xué)波長(zhǎng)色散X射線熒光光譜儀 ZSX Primus III+在試驗(yàn)中對(duì)分析復(fù)雜樣品提供準(zhǔn)確的結(jié)果，其具備的SQX基本參數(shù)軟件和EZ掃描軟件，能夠相互結(jié)合提供快速的XRF的結(jié)果。
