產(chǎn)品特性

高強(qiáng)度韌性耐磨高鉻鋼，淬透性好、硬度高、耐磨性和韌性好

1. 真空脫氣精煉處理鋼質(zhì)純凈。

2. 球化退火軟化處理，切削加工性能良好。

3. 強(qiáng)化元素釩，鉬特殊加入，耐磨性極其優(yōu)異。

用途

)該鋼可用于制作材料厚度>3mm的沖裁模具復(fù)雜形狀的凸模、 凹模、鑲塊.制作凸模時(shí)建議硬度58~62HRC,制作凹模時(shí)建議硬度60 ~64HRC。

2) 用于制作沖裁模具中要求?耐磨的凸模、凹模。制作凸模時(shí)建議硬度為胍60~62HRC,制作凹模時(shí)建議硬度為62~64HRC。

3) 用于制作拉深模中要求耐拉的凹模,建議硬度為62 ~64HRC.

4) 用于制作彎曲模中要求耐磨、形狀復(fù)雜的凸模、凹模及鑲塊。制作凸模時(shí)建議硬度60~64HRC,制作凹模時(shí)議硬度60 ~64HRC

5) 用于制作鋁件冷擠壓摸的凸模、凹模。制作凸模時(shí)建議硬度60~62HRC,制作凹模時(shí)建議硬度62-64HRC。

1.厚度不大于2MM薄板材，高效落料模，沖載模及壓印模。

2. 各種剪刀，鑲嵌刀片，木工刀片。

3. 螺紋軋制模和耐磨滑塊。

4. 冷鐓模具，熱固樹脂成型模。

5.伸拉成型模，冷擠壓模具。

力學(xué)性能：

硬度 ：退火,255～207HB,壓痕直徑3.8～4.2mm;淬火,≥60HRC

硬度 ：退火,269～271HB,壓痕直徑3.7～4.1mm;淬火,≥58HRC

主要

應(yīng)用

于：

重承載（復(fù)雜）的沖壓模具、搓絲模，冷擠壓成型模、螺釘滾齒板

冷沖模及沖頭、拉伸模、冷擠模

模具中重要部位

模具中普通部位

使用壽命強(qiáng)于Cr12,耐用一倍以上。

化學(xué)成份

碳 C ：1.45～1.70

硅 Si：≤0.40

錳 Mn：≤0.40

硫 S ：≤0.030

磷 P ：≤0.030

鉻 Cr：11.00～12.50

鎳 Ni：允許殘余含量≤0.25

銅 Cu：允許殘余含量≤0.30

釩 V ：0.15～0.30

鉬 Mo：0.40～0.60

單位：(%)

碳 C ：2.00～2.30

硅 Si：≤0.40

錳 Mn：≤0.40

硫 S ：≤0.030

磷 P ：≤0.030

鉻 Cr：11.50～13.00

鎳 Ni：允許殘余含量≤0.25

銅 Cu：允許殘余含量≤0.30

鈷 Co：≤1.00

價(jià)格（來源于網(wǎng)絡(luò)）

26000元/噸

13000元/噸

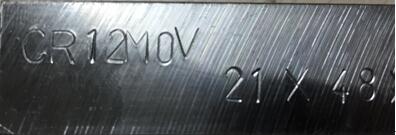

工廠原單采購Cr12MoV

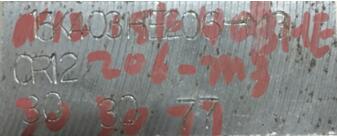

現(xiàn)場(chǎng)抽檢材料

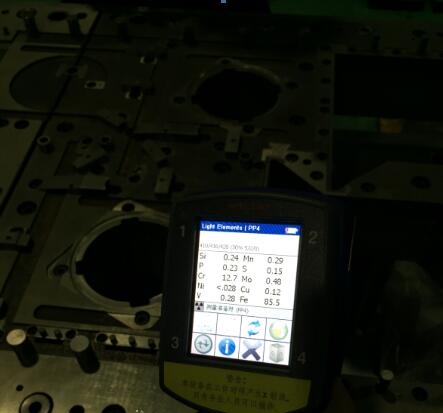

在用手持式光譜儀抽檢過程中發(fā)現(xiàn)沖頭有問題，原本是用Cr12MoV的料，結(jié)果材料供應(yīng)商送來的料是Cr12的材料。
