隨著工業(yè)技術(shù)的發(fā)展，直讀光譜儀的應(yīng)用越來(lái)越廣泛，現(xiàn)代的光譜儀技術(shù)也越來(lái)越成熟。越來(lái)越多的人選購(gòu)直讀光譜儀，也很注重光譜儀的維護(hù)和保養(yǎng)，下面儀德公司將與大家分享光譜儀的日常使用與維護(hù)。

一、實(shí)驗(yàn)室管理

作為精密儀器設(shè)備的使用,保證環(huán)境條件及杜絕違章操作是保證高精密度的基本條件。

1. 環(huán)境條件：保持實(shí)驗(yàn)室的衛(wèi)生，關(guān)好門(mén)窗，室溫保持在 23 攝氏度。

2. 加強(qiáng)設(shè)備維護(hù)：定期檢查氣路是否漏氣、堵塞，火花臺(tái)由 2-3 天改為每天清洗。

3. 加強(qiáng)操作管理：樣品沾水，中心縮孔內(nèi)有水，嚴(yán)禁上火花臺(tái)分析，激發(fā)點(diǎn)應(yīng)在樣品表面 1/3處，否則重新分析。

二、光譜樣品的制備

1. 取樣：采用清潔、干燥的樣品取樣，脫氧劑用量不超過(guò)0.80%。在轉(zhuǎn)爐、鋼水包、鐵水包內(nèi)適當(dāng)深度取樣，取樣應(yīng)有代表性，且成分均勻，取樣溫度 1350 -1500 攝氏度盡力避開(kāi)渣子。

2. 制樣設(shè)備：切割機(jī)一使用手動(dòng)切割機(jī)，改造后狀況較好，切片為380m/s、400mm的高速增強(qiáng)砂輪片；磨樣機(jī)為手動(dòng)磨樣機(jī)，磨樣砂輪片為 3800m/s、350mm的高速增強(qiáng)砂輪片。

三、樣品分析情況

1. 控樣的制作：

（1）選取與分析樣品冶金過(guò)程和物理狀態(tài)相一致的樣品，各個(gè)元素含量準(zhǔn)確可靠，成分分布均，外觀無(wú)氣孔、沙眼、裂紋等物理缺陷，各個(gè)元素含量接近分析樣品含量。

（2）將該樣品從 1/2處切割開(kāi)，下部用光譜分析6-8次，上部不同位置鉆取3-6個(gè)點(diǎn)，分別除去渣子，分為3-6個(gè)樣品用紅外碳硫儀測(cè)定C、S含量。

2. 標(biāo)準(zhǔn)化：每周做 1-2次，每個(gè)元素偏差不得高于20%。

3. 類型標(biāo)準(zhǔn)化：每天做1次，每4小時(shí)激發(fā)2-3次控樣，檢查類型標(biāo)準(zhǔn)化。

4. 樣品分析：

（1）樣品成分分布均勻，外觀無(wú)氣孔、沙眼、裂紋等物理缺陷。

（2）激發(fā)時(shí)樣品溫度盡可能與控樣溫度接近，以提高準(zhǔn)確度。

（3）樣品磨制后表面盡可能平整，不得有明顯漏光現(xiàn)象。

（4）激發(fā)時(shí)響聲平穩(wěn)，無(wú)劇烈雜音，表明無(wú)明顯漏光，激發(fā)后及時(shí)判斷激發(fā)點(diǎn)為凝聚放電后方可報(bào)數(shù)，如為擴(kuò)散放電，不得報(bào)出結(jié)果，必須及時(shí)檢查激發(fā)過(guò)程，包括氟氣、試樣、極矩等。

四、設(shè)備維護(hù)

根據(jù)分析任務(wù)的狀況，設(shè)備的維護(hù)周期可增減。

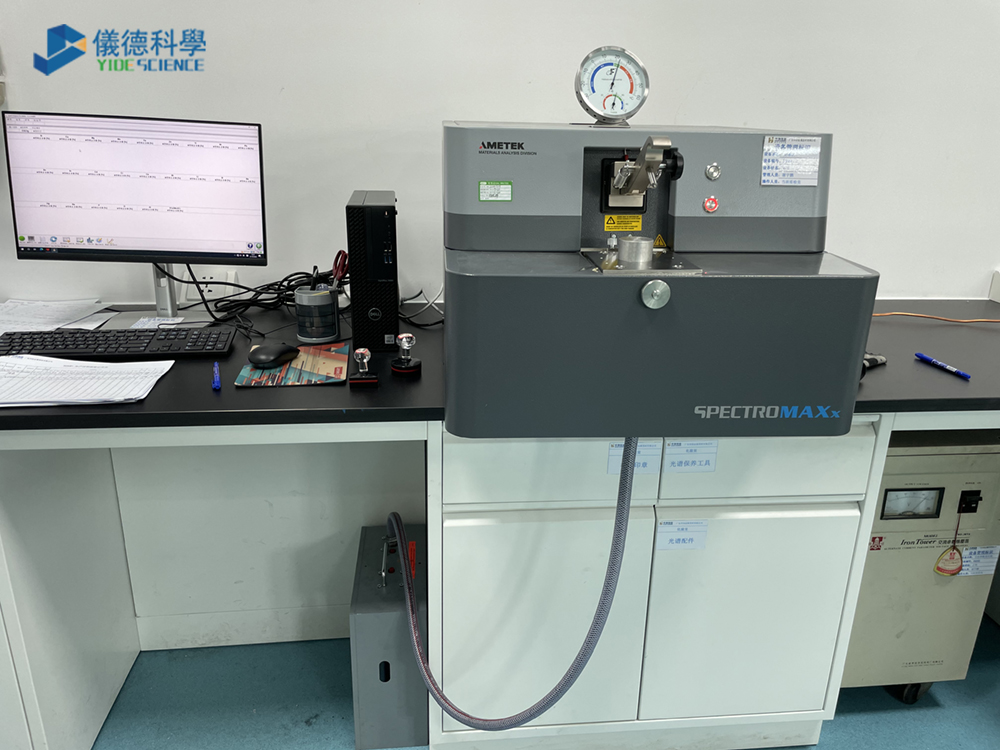

1. 設(shè)備：斯派克直讀光譜儀

2. 每日維護(hù)：

（1）檢測(cè)氬氣（純度大于或等于 99.995%）供給、供電狀況。

（2）檢查激發(fā)斑點(diǎn)

（3）類型標(biāo)準(zhǔn)化

（4）清潔火花臺(tái)

3. 每周維護(hù)：

（1）標(biāo)準(zhǔn)化每周：1-2次

（2）更換過(guò)濾水：3-4 次

（3）清潔氣排出系統(tǒng)：1 次

4. 每月維護(hù)

（1）徹底清理火花臺(tái)

（2）清潔空氣過(guò)濾器

（3）清潔石英窗：1-2 月一次

5. 其他維護(hù)：儀器內(nèi)部清理、檢查描跡、更換氧過(guò)法器,更換標(biāo)準(zhǔn)化樣品、備份分析數(shù)據(jù)。

以上便是光譜儀使用和維護(hù)，希望可以幫助到大家。
