廣州儀德精密科學儀器股份有限公司（原廣州市儀德科學儀器有限公司）創(chuàng)立于2005年，一直堅持服務于國內(nèi)實驗分析領(lǐng)域，專注于各類儀器的研究制造與營銷服務，是一家專門為客戶打造一站式、全鏈條和“交鑰匙”實驗室而組建的高新技術(shù)企業(yè)。

公司產(chǎn)品資源豐富，種類齊全，涵蓋實驗室通用儀器、化學分析、表面科學等，如全譜直讀光譜儀、波長\能量色散型X射線熒光光譜儀、電感耦合等離子體發(fā)射光譜儀、輝光放電光譜儀、紫外可見分光光譜儀、分子熒光光譜儀、原子吸收光譜儀、掃描電鏡、原子力顯微鏡、金相顯微鏡、氧氮氫分析儀、碳硫分析儀等。

在儀德人的深耕細作下，客戶遍及汽車制造、鋼鐵冶金、有色金屬、電子電器、能源電力、石油化工、鐵路運輸、機械制造、商檢、質(zhì)檢、環(huán)境保護、食品藥品和教學科研等各行各業(yè)。

718模具鋼簡介

718塑料模具鋼具有優(yōu)秀的機械性能和可加工性，加工工藝簡單，因此被廣泛用于模具的加工生產(chǎn)行業(yè)。718模具鋼經(jīng)過特殊的生產(chǎn)工藝在出廠的時候已經(jīng)預硬到了41~47HRC的硬度，可以減少部分工程中的熱處理環(huán)節(jié)，提高經(jīng)濟效益。

718鋼是預硬型鏡面防酸塑料模具鋼。該鋼經(jīng)預硬化處理，材質(zhì)均勻、潔凈度高，具有極佳的拋光性能及光刻花性。具有高的淬透性，良好的電加工性能和皮紋加工性能。預硬鋼不須淬火也可用于模膛,凸緣可施行火焰硬化。

718鋼具有良好的耐磨損性，硬度分布均一。良好的拋光性能和加工工藝簡單、價格適中的特點，讓它得以廣泛應用。

718模具鋼硬度

718模具鋼熱處理硬度可以達到290～du330HBS

有兩種規(guī)格：718S HB290~HB330（硬度為33~34HRC）zhi718H HB330~HB370 （硬度為34~38HRC）

718模具用于大型長壽命塑膠注塑模，如家電制品、電腦外殼等模具。高表面光潔度的塑膠制品模具吹塑模由于硬度高，可用于塑膠模具中的滑塊成型工具；視生產(chǎn)需要可施加火焰硬化或氮化處理的模具零件。

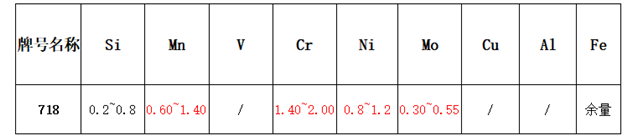

718模具鋼成分

718模具鋼加工處理

熱處理

淬火溫度840～870度，回火溫度200～500度，回火后硬度50～55HRC

退火：在保護狀態(tài)下，加熱到700℃，均熱后在爐中以15℃/h的速度冷卻至600℃，然后空冷

應力消除：經(jīng)粗加工后，加熱至550℃，保溫2小時，緩慢冷卻到500℃，然后空冷

淬火與回火：淬火前，必須充分退火，以消除加工應力。在500~600℃預熱2小時，850℃淬火溫度下保溫30分鐘；要在保護氣氛中加熱保溫，以避免脫碳和氧化。然后在油中冷卻，或300℃等溫4分鐘后空冷。冷卻至50~70℃時，應立即回火

火焰淬火與回火：可使模具表面硬度提高，使耐磨性提高。方法為使用氧乙炔火焰（風煤）在模具表面加熱，然后冷卻硬化，硬度可達45~52HRC

處理方法：預熱150~200 HRC，以防止破裂；然后在模具表層連續(xù)加熱至850~950℃(表面為淺紅色)，再以空冷；冷卻至50~70℃時，立即在180~200℃回火，防止研磨時產(chǎn)生裂紋

加硬處理

為提高模具壽命達到80萬模次以上，可對預硬鋼實施淬火加低溫回火的加硬方式來實現(xiàn)。淬火時先在500-600℃預熱2-4小時，然后在850-880℃保溫一定時間（至少2小時），放入油中冷卻至50-100℃出油空冷，淬火后硬度可達50-52HRC，為防止開裂應立即進行200℃低溫回火處理，回火后，硬度可保持48HRC以上。

氮化處理

氮化處理可得到高硬度表層組織，氮化后的表層硬度達到650-700HV

（57-60HRC）模具壽命可達到100萬次以上，氮化層具有組織致密，光滑特點，模具的脫模性及抗?jié)窨諝饧皦A液腐蝕性能提高。

淬火回火

淬火溫度840~870°C, 回火溫度 200~500°C, 硬度 50 ~55HRC

718模具鋼特性

用于大型長壽命塑膠注塑模，如家電制品、電腦外殼等模具。

高表面光潔度的塑膠制品模具吹塑模由于硬度高，可用于塑膠模具中的滑塊成型工具；視生產(chǎn)需要可施加火焰硬化或氮化處理的模具零件。

附加了ESR(電渣重溶)工藝流程，具體有優(yōu)良的模具性能，其模具性能如下：

1.優(yōu)良的耐腐蝕性

2.優(yōu)異的拋光性

3.優(yōu)良的耐磨性能

4.良好的機加工性能

5.熱處理尺寸穩(wěn)定性

6.較低的維護成本和生產(chǎn)成本

7.材質(zhì)純潔、均勻

718模具鋼用途

718模具鋼于淬透性更好，性能更優(yōu)越，可以制作尺寸大的、高檔次的塑料模具成形零件。隨著塑料模具的發(fā)展，會有更多更好更新的改進型模具鋼號出現(xiàn)。

718模具鋼可用于：

1.大型模具的型板，高表面要求家用電器。

2.適用大型鏡面塑料模具，如汽車、家電、音像產(chǎn)品等。

3.可用于鏡面拋光度要求的塑膠模具，適合PA、POM、PS、PE、PP、ABS塑料的注塑模、吹塑模。

4.高拋光度及高要求模具型腔。

5.熱塑性塑料吹塑模具，重載模具主要部件，冷結(jié)構(gòu)制件。

6.真空脫氣精煉處理鋼質(zhì)純凈，適合要求拋光或蝕紋加工塑膠模。

7.常用于制造電視機殼，洗衣機，冰箱內(nèi)殼，水桶等。
