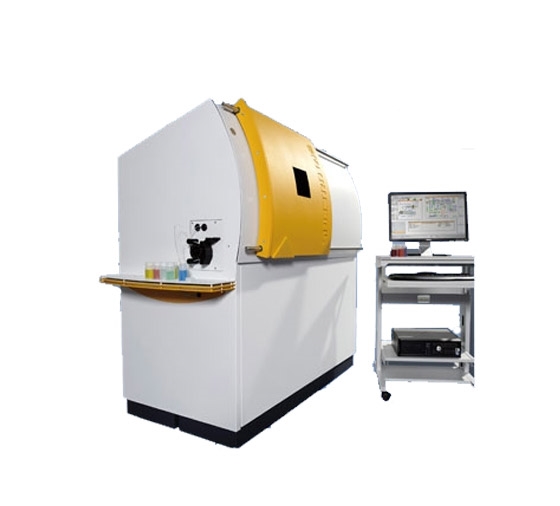

四極桿式電感耦合等離子體質譜 (Quadrupole - Inductively Coupled Plasma - Mass Spectrometry，Q-ICP-MS)，是20世紀80年代發展起來的無機元素分析技術。它以獨特的接口技術將ICP的高溫電離特性與四極桿質譜計的靈敏快速掃描的優點相結合，形成一種新型的元素和同位素分析技術，可分析超過七十種元素及質量數范圍5~285amu范圍的同位素。與傳統無機分析技術相比，ICP-MS技術提供了檢出限低、動態線性范圍寬、干擾少、精密度高、速度快以及可提供精確的同位素信息等分析特性，從性能上比傳統的無機分析技術如電感耦合等離子體光譜(ICP-AES)、原子吸收(AAS)和原子熒光(AFS)等有較大的提升，ICP-MS還可以與其他技術如高效液相色譜(HPLC)、氣相色譜(GC)和激光燒蝕進樣系統(LA)聯用，進行元素的形態、分布特性等分析。與磁場電場雙聚焦式電感耦合等離子體質譜(如MC-ICP-MS和HR-ICP-MS)、飛行時間式電感耦合等離子體質譜(FT-ICP-MS)相比，Q-ICP-MS價格低廉，操作簡單，且性能能夠滿足大多數使用需求，是普及率最高的ICP-MS，目前隨著這項技術的迅速發展，Q-ICP-MS全球裝機量已在8000臺以上，僅中國目前每年的新增裝機數就超過500臺。

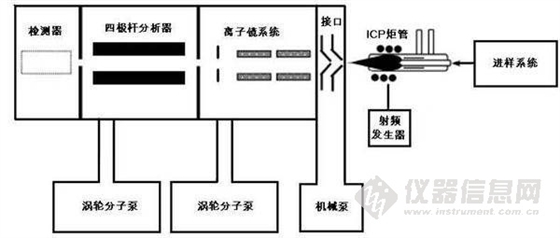

四極桿ICP-MS的基本結構由進樣系統、離子源、錐及離子透鏡、四極桿分析器、真空系統和檢測器等硬件部分組成(部分型號還包括用以消除干擾的反應池部分)，此外還包括用于冷卻系統、氣體管路、儀器控制和數據分析系統等支撐輔助部分。下面我們就庖丁解牛，按照ICP-MS的每一個結構部分，細數近年來的技術進展。

進樣系統

樣品引入系統可分為液體、氣體或固體進樣，通常標配是液體進樣系統，主要由樣品提升和霧化兩個部分組成，優秀的進樣系統應當是霧化器霧化效率高，穩定性高，記憶效應小，耐腐蝕;常用的霧化器有同心霧化器、交叉型霧化器等;常見的霧化室有雙通路型、旋流型和撞擊球型霧化室。

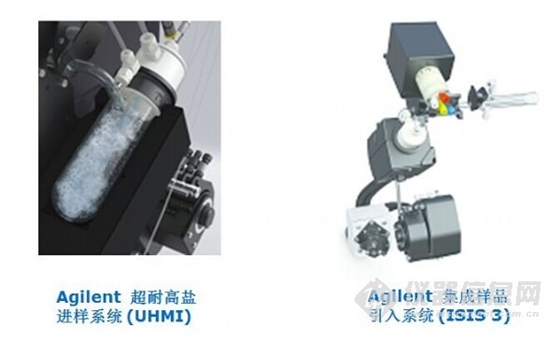

　　目前進樣系統的主要發展趨勢是高樣品通量和高基體耐受，在這方面，Agilent公司的集成樣品引入系統(ISIS 3)和超耐高鹽進樣系統 (UHMI)有較強的技術提升：UHMI 使用干凈、干燥的氬氣“稀釋”樣品氣溶膠，使等離子體能耐受總?cè)芙夤腆w含量高達 25% 的樣品，分析前無需對高基質樣品進行液體稀釋，并將氧化物干擾降低至極低水平 (0.5% CeO/Ce)。結合ISIS 3系統的快速提升泵和緊湊的7 通閥，可大大縮短樣品提升及清洗時間，為高通量實驗室的高基質樣品分析提供無與倫比的分析效率。

離子源
